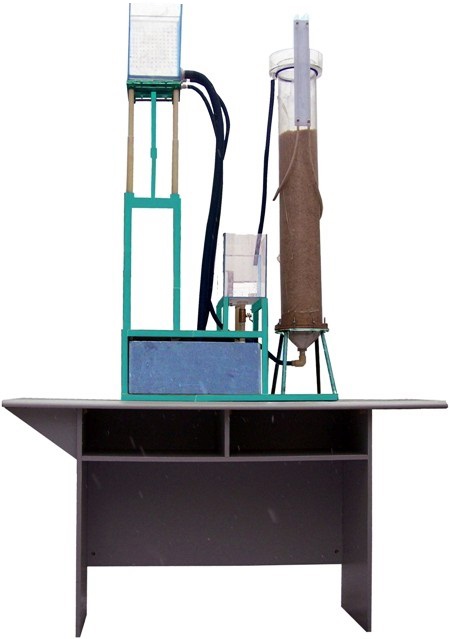

YUY-LT21自循環達西滲流實驗儀

一、YUY-LT21自循環達西滲流實驗儀|流體力學實驗裝置描述
本試驗臺采用透明有機玻璃制作, 結構小巧,布置合理。對實驗過程一目了然。
二、YUY-LT21自循環達西滲流實驗儀|流體力學實驗裝置實驗項目
1、掌握特定介質滲透系數的測量技術；
2、測量樣砂的滲透系數k值；
3、通過測量透過砂土的滲流流量和水頭損失的關系，驗證達西定律
三、裝置配置
噴塑實驗臺架，PVC板儲水箱，達西儀、模擬含水層、閉路循環可調壓給水裝置、低噪音防腐循環水泵、有機玻璃管，銅取樣閥，有機玻璃采樣水箱、試樣筒一只、有機玻璃實驗量筒、進水閥、測壓板、測壓管、溢流管、標準篩、實驗用砂。
四、技術參數
1、模擬含水層：1200×900×500；
2、工作條件：常溫、常壓下運行,電源電壓AC220V；
3、外形尺寸：0.9m×0.5m×1.7m；
4、水泵功率：70W、口徑18mm、揚程3.2m、流量3500L/H、電壓220V。
5、試樣筒：外徑12cm、內徑11cm、高42cm、測量誤差5%，可改變3次水位高度（每次10cm）測定滲透系數。
6、閉路式水循環系統，不需加接供、排水管路。
7、裝置尺寸：2000×600×2000mm。
